Popis produktov

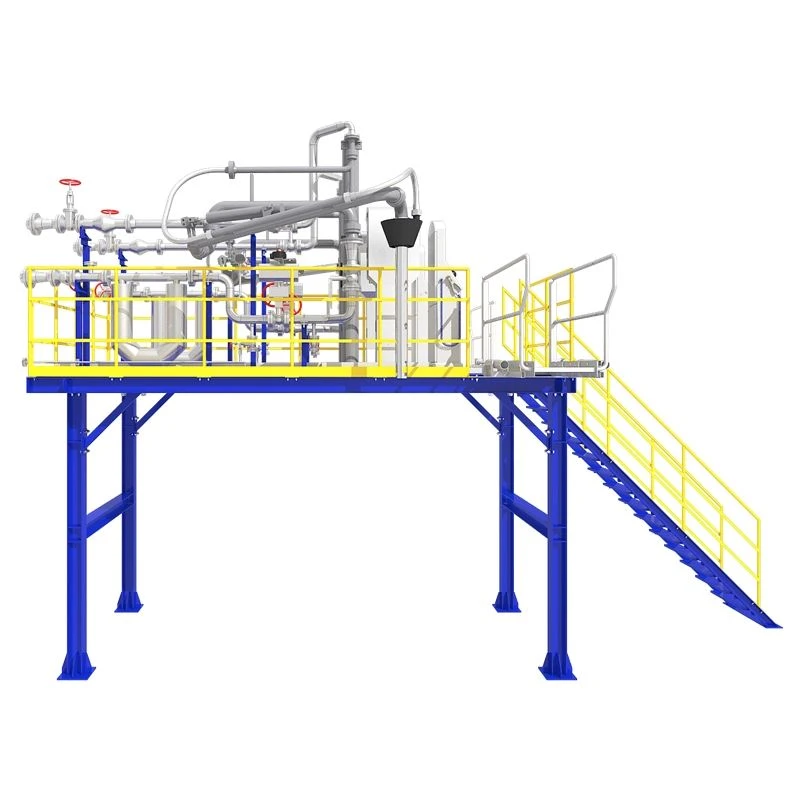

Skupina horného nakladacieho klzáku je väčšinou jednoduchá{0}}skupina namontovaná na šmykľavke. Štruktúra hornej šmykovej skupiny je jednoduchá. Šírka jednostrannej nakladacej lišty je približne 0,5 až 1 meter a dĺžka približne 2 až 4,5 metra. Nakladacie rameno je inštalované na boku.

Medzi základné komponenty horného nakladacieho lyžiny patrí dávkový regulátor, prietokomer, regulačný ventil a bezpečnostné ochranné vybavenie, ako je elektrostatická ochrana proti pretečeniu.

Pracovný princíp

Umiestnenie: Cisterna/nákladné auto je zaparkované na nakladacej rampe.

Pripojenie: Operátor spustí nakladacie rameno, nastaví uhol a výšku a vloží padacie potrubie do plniaceho otvoru na vrchu cisternového vozidla.

Tesnenie a uzemnenie: Tesniaci uzáver tlačí na otvor nádrže a je pripojené bezpečnostné zariadenie, ako je elektrostatická ochrana proti pretečeniu.

Automatické plnenie: Aktivuje sa dávkový ovládač a otvorí sa ventil na prenos tekutiny. Súčasne systém rekuperácie pár funguje na rekuperáciu vytesnených plynov.

Dokončenie: Po dokončení plnenia sa zvyšková kvapalina z potrubia vypustí (ak je to potrebné) a nakladacie rameno sa zdvihne a uloží.

Charakteristika

Poloha rozhrania: Horný prívodný port cisterny

Použiteľné médiá: Surová ropa, asfalt, silné kyseliny, silné zásady a médiá náchylné na tvorbu statickej elektriny.

Špecifikácia produktov

Forma štruktúry hornej skupiny šmyku	Jednoduchý typ
Šírka jednostrannej nakladacej lišty	0,5 ~ 1 m, dĺžka cca 2 ~ 4,5 m
Spôsob inštalácie nakladacieho ramena	Bočná montáž
Spôsob montáže nosného ramena a konštrukcie skupiny lyžín	Oddeľovací typ
Adaptívne médium	Rafinovaný olej, ropa, vykurovací olej, alkohol, decht, kyselina, zásada, fenol, ketón, benzén atď.
Materiál kvapalinového potrubia alebo komponentu	20# oceľ, 20# oceľ potiahnutá tetrafluor304, nerezová oceľ 316
Nosné nakladacie rameno	AL1412, AL1403, AL1402 atď.
Podporný prietokomer	Hmotnostný prietokomer, prietokomer so špirálovým kolesom, prietok s dvojitým rotorom
Podporný ventil	Pneumatický dvoj{0}}ventil a elektro-hydraulický ventil sú voliteľné
Elektrostatická ochrana proti úniku oleja	Integrovaný elektrostatický chránič proti úniku oleja
Ďalšie podporné nástroje	Tlakomer, bimetalový teplomer
Ďalšie podporné procesné zariadenia	Dilatačný kĺb, ručný ventil, uzatvárací ventil atď
prispôsobovací kus	Kábel, pozinkované potrubie, mostík, ohybné potrubie-odolné proti výbuchu atď
